Le secret de la rigidité : pourquoi tant de motos font confiance au cadre périmétrique

Quand on observe une moto, le regard est souvent attiré par le moteur, les roues ou la ligne du réservoir. Pourtant, caché sous l’habillage, se trouve son squelette, son chef-d’œuvre structurel : le cadre. Parmi les différentes conceptions, une domine par sa quasi-omniprésence, des circuits de MotoGP aux routes de tous les jours : le cadre périmétrique. On l’associe instinctivement à la performance pure, à la rigidité absolue des machines de course. Cette vision est correcte, mais terriblement incomplète. Réduire le cadre périmétrique à un simple attribut de sportive, c’est comme ne voir qu’un pilier d’un pont suspendu en ignorant l’ingéniosité de l’ensemble de la structure.

La véritable question n’est pas « qu’est-ce qu’un cadre périmétrique ? », mais « pourquoi cette architecture est-elle si universellement efficace ? ». La réponse n’est pas dans la seule recherche de rigidité, mais dans un équilibre subtil, un dialogue permanent entre la force et la flexibilité, la légèreté et la résistance. C’est l’art de tracer le chemin le plus court et le plus efficace pour les forces qui parcourent la moto, de la colonne de direction au bras oscillant. C’est une conception qui ne sert pas seulement la stabilité à haute vitesse, mais qui sculpte le comportement même de la moto, qui influence la position du moteur, son refroidissement, et le feeling transmis au pilote.

Cet article propose de vous emmener dans les coulisses de la conception moto. En utilisant des analogies avec l’architecture, nous allons décoder cette ossature pour comprendre pourquoi sa logique s’applique avec autant de brio à une surpuissante 1000 cm³ qu’à une agile 125 cm³. Nous verrons comment les matériaux, le design et même l’histoire de ce cadre ont défini des générations de motos et continuent de façonner nos sensations de pilotage.

Pour naviguer à travers les secrets de cette architecture mécanique, nous allons explorer sa définition, l’impact des matériaux, son influence sur le moteur, le paradoxe de la flexibilité, son histoire légendaire, sa comparaison avec d’autres types de cadres, et son interaction avec les autres éléments du châssis. Ce parcours vous donnera les clés pour ne plus jamais regarder une moto de la même manière.

Qu’est-ce qu’un cadre périmétrique ? L’explication simple d’un concept essentiel

Imaginez devoir construire un pont capable de supporter d’énormes contraintes entre deux points, avec le moins de matière possible. Vous opteriez instinctivement pour la ligne droite. Le cadre périmétrique repose sur cette même logique architecturale implacable. Sa fonction est de créer la liaison la plus directe et rigide possible entre deux points névralgiques de la moto : la colonne de direction, qui reçoit les forces de la roue avant, et l’axe du bras oscillant, qui gère la motricité de la roue arrière. Le nom « périmétrique » vient du fait que ses deux poutres maîtresses contournent le moteur par les côtés, formant une sorte de périmètre autour de lui.

Visuellement, de profil, ces deux longerons massifs forment un triangle, ou « delta », qui est la forme géométrique la plus stable qui soit. C’est le principe de triangulation des forces, cher aux architectes de ponts et de cathédrales. Plutôt que de faire transiter les efforts par un enchevêtrement de tubes comme sur d’autres types de cadres, le chemin est ici optimisé. Cette efficacité structurelle permet d’utiliser des matériaux légers comme l’aluminium. En effet, des études pionnières ont montré que l’emploi de l’aluminium a permis une réduction de poids de 40% par rapport à un cadre en acier de conception plus ancienne, tout en offrant une rigidité supérieure.

Pour résumer, ce concept peut se décomposer en trois points clés :

• Un tracé direct : Les deux poutres principales forment la voie la plus courte entre la direction et le point de pivot arrière, assurant une communication instantanée entre l’avant et l’arrière de la moto.
• Une section optimisée : Les longerons ont généralement une section rectangulaire creuse, comme une poutre de chantier. Cette forme offre une résistance maximale à la torsion et à la flexion pour un poids contenu.
• Une centralisation des masses : En enserrant le moteur, le cadre permet de le positionner de manière idéale pour l’équilibre général de la moto.

Cette architecture n’est donc pas un simple choix technique, c’est une déclaration d’intention : la recherche de l’efficacité maximale, de la communication la plus pure entre le pilote, la machine et la route.

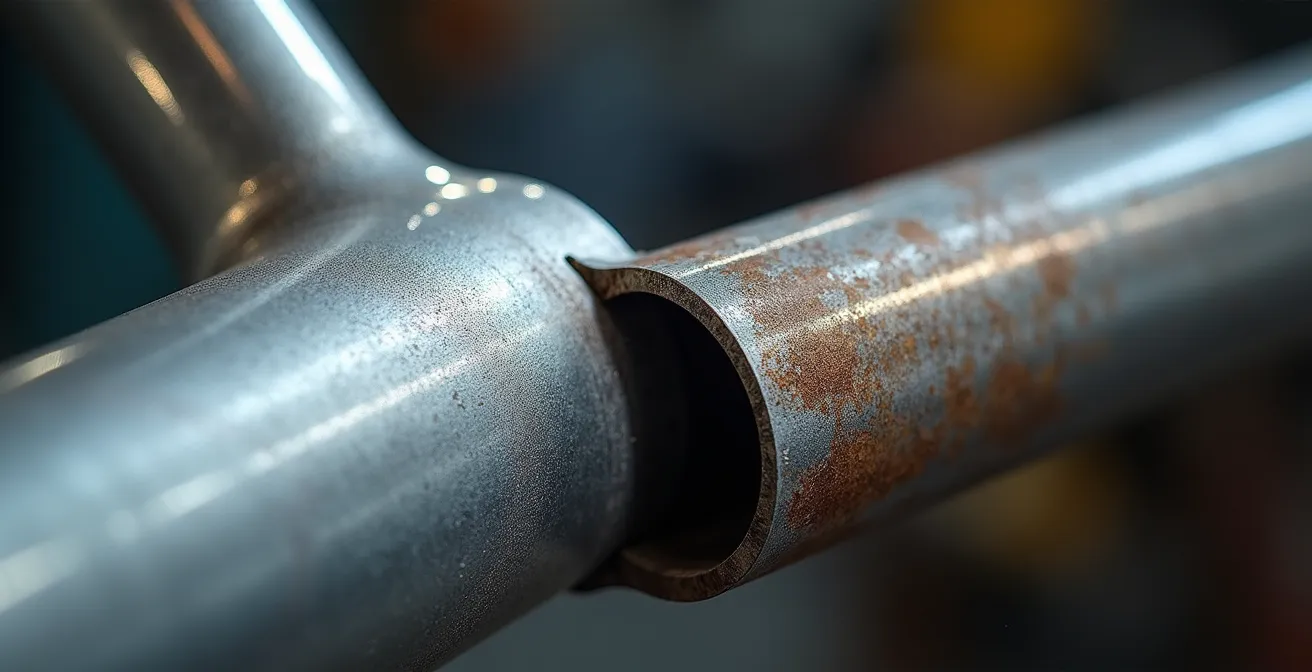

Aluminium ou acier : la matière de votre cadre change-t-elle vraiment quelque chose ?

Le choix du matériau pour un cadre de moto est aussi crucial que celui entre le béton armé et l’acier pour un gratte-ciel. Il ne s’agit pas seulement de poids, mais d’un ensemble de propriétés qui vont dicter le comportement, le coût et même la réparabilité de la machine. Si l’aluminium est souvent associé au cadre périmétrique moderne, l’acier n’a pas dit son dernier mot. Chacun possède un profil de caractéristiques radicalement différent, forçant les ingénieurs à des compromis constants.

L’aluminium est environ trois fois plus léger que l’acier à volume égal, mais il est aussi trois fois moins rigide. Pour obtenir la même rigidité qu’un cadre en acier, il faut donc utiliser beaucoup plus de matière, ce qui explique les sections massives et les soudures épaisses si caractéristiques des cadres périmétriques en alu. Son grand avantage réside dans la possibilité de créer des formes complexes par moulage ou hydroformage, permettant d’optimiser la rigidité là où elle est nécessaire. Son talon d’Achille ? Il est très difficile, voire impossible, à réparer après une déformation importante. Une chute signifie souvent le remplacement pur et simple du cadre.

L’acier, quant à lui, est le matériau traditionnel. Plus dense et plus lourd, sa rigidité naturelle permet d’utiliser des tubes de plus faible section, ce qui peut aboutir à des cadres visuellement plus fins et parfois même plus légers au final si la conception est très optimisée (comme sur les cadres treillis). Il est moins cher à produire et, surtout, il est beaucoup plus « tolérant ». Un cadre en acier peut souvent être redressé et ressoudé après une chute, ce qui en fait un choix pragmatique pour de nombreuses applications, notamment en compétition amateur ou pour les motos d’aventure.

Le tableau suivant, basé sur une analyse technique des matériaux de cadre, résume ce duel de titans :

Comment le design du cadre influence la respiration de votre moteur

Un grand architecte ne conçoit pas seulement les murs d’un bâtiment ; il pense aussi à la circulation de l’air, à la lumière et à l’intégration des réseaux techniques. De la même manière, un concepteur de cadre périmétrique ne se contente pas de relier deux points. Le design des poutres maîtresses a un impact direct et souvent insoupçonné sur un élément vital de la moto : la performance de son moteur, et plus précisément, sa « respiration ». Car pour délivrer sa pleine puissance, un moteur a besoin d’un flux d’air frais, dense et abondant vers sa boîte à air.

Le tracé des longerons qui contournent le moteur par les côtés libère un espace précieux juste au-dessus du moteur, là où la pression de l’air est la plus élevée à haute vitesse. Cet emplacement est idéal pour positionner une boîte à air de grand volume, directement alimentée en air frais par une prise d’air frontale. Plus le volume de la boîte à air est grand, plus le moteur dispose d’une réserve d’air « calme » à disposition, ce qui favorise un remplissage optimal des cylindres à tous les régimes.

Certains constructeurs ont poussé cette synergie encore plus loin, transformant le cadre lui-même en un élément du système d’admission. C’est une illustration parfaite du principe « la forme suit la fonction ».

Cette intégration montre à quel point l’architecture du cadre est un élément central. En libérant de l’espace ou en devenant lui-même un conduit, il ne se contente pas de supporter le moteur ; il l’aide à mieux respirer et donc à être plus performant.

Le paradoxe de la flexibilité : pourquoi un cadre « trop » rigide est une mauvaise chose

Dans la quête de la performance, l’obsession des ingénieurs a longtemps été la rigidité absolue. L’idée était simple : un cadre qui ne se déforme pas garantit une géométrie parfaite en toutes circonstances, donc une précision maximale. Cette course à la rigidité a conduit à des cadres de plus en plus massifs, aux poutres surdimensionnées. On a vu des évolutions technologiques où le but affiché était d’augmenter la rigidité de manière significative. Par exemple, à une certaine époque, l’introduction de nouvelles techniques de fabrication a permis de faire des bonds impressionnants en termes de rigidité.

Pourtant, les pilotes, notamment en compétition, ont commencé à se plaindre. Les motos devenaient extrêmement précises, mais aussi très difficiles à sentir à la limite. Un cadre ultra-rigide ne pardonne aucune erreur et transmet chaque imperfection de la piste sans aucun filtre. Surtout, il prive le pilote d’un retour d’information crucial : la sensation du pneu qui commence à glisser. Une moto doit conserver une certaine flexibilité contrôlée pour être exploitable. Ce « flex » agit comme une micro-suspension, permettant au châssis d’absorber les petites bosses et de communiquer au pilote l’état de l’adhérence.

Ce retour en arrière, ou plutôt cette recherche d’un équilibre plus fin, est parfaitement résumé par les experts techniques qui ont suivi cette évolution. Comme le souligne une analyse sur l’évolution des cadres moto :

On est parfois même allé trop loin, les motos devenant de véritables ’bouts de bois’. On est donc revenu à des longerons plus minces dans les années 2000/2010 pour retrouver un peu de souplesse.

– Le Repaire des Motards, Article technique sur les cadres supérieurs

Le défi de l’architecte moto n’est donc pas de construire la structure la plus rigide possible, mais la structure avec le bon niveau de rigidité, aux bons endroits. Les ingénieurs jouent désormais sur l’épaisseur des parois des longerons, sur leur forme ou même en ajoutant des zones spécifiquement conçues pour se déformer légèrement. Ils cherchent à obtenir une grande rigidité latérale (pour la précision en virage) tout en conservant une certaine souplesse verticale et en torsion (pour le feeling et la motricité). C’est ce paradoxe qui rend la conception d’un châssis moderne si complexe et fascinante.

Deltabox, le nom d’une légende : comment un cadre a forgé l’image d’une marque

Parfois, une innovation technique transcende sa simple fonction pour devenir un emblème, une signature. Pour Yamaha, cette signature est sans conteste le cadre « Deltabox ». Plus qu’un simple nom commercial pour un cadre périmétrique en aluminium, Deltabox est devenu l’ADN des motos sportives de la marque aux trois diapasons, un symbole de performance et d’innovation transféré de la piste à la route. Son histoire est celle d’une idée simple qui a révolutionné la conception des motos.

L’origine de cette révolution ne vient pas du Japon, mais d’Espagne. C’est l’ingénieur espagnol Antonio Cobas qui, à la fin des années 70, fut l’un des premiers à appliquer la théorie selon laquelle une structure reliant directement la colonne de direction au bras oscillant serait la plus efficace. Yamaha s’est emparé de cette idée et l’a industrialisée avec brio. Le nom « Deltabox » est né de la forme triangulaire (la lettre grecque « Delta ») visible de profil, combinée à la section en « boîte » (box) des longerons.

Cette innovation a non seulement apporté un avantage technique, mais a aussi été un formidable outil marketing, créant une lignée et une identité visuelle forte pour la marque.

Aujourd’hui encore, le terme Deltabox est synonyme de cadre périmétrique Yamaha, une preuve que l’architecture d’une moto peut être aussi puissante pour son image que le design de son carénage ou le son de son moteur.

Cadre treillis ou périmétrique : quel est le squelette idéal pour votre moto ?

Si le cadre périmétrique est un pont suspendu, tout en efficacité et en lignes de force directes, le cadre treillis tubulaire serait son équivalent architectural gothique : une cathédrale de petits tubes d’acier qui, ensemble, créent une structure à la fois rigide, légère et visuellement spectaculaire. Il n’y a pas de « meilleur » squelette dans l’absolu ; chaque architecture répond à une philosophie et à des contraintes différentes.

Le cadre périmétrique, avec ses larges poutres, excelle dans la recherche de la rigidité maximale pour un poids minimal, surtout en aluminium. Il est le roi de la piste, où chaque millième de seconde compte et où la précision chirurgicale est la vertu cardinale. Son design enveloppant permet une centralisation parfaite des masses et libère de l’espace pour les grosses boîtes à air, comme nous l’avons vu. Cependant, ses larges poutres peuvent parfois gêner au niveau des genoux et son coût de fabrication, notamment par moulage, est plus élevé.

Le cadre treillis, signature historique de marques italiennes comme Ducati ou MV Agusta, adopte une approche différente. Il utilise une multitude de courts tubes d’acier droits, soudés les uns aux autres pour former une structure triangulée complexe. La rigidité est obtenue par la multiplication des triangles. Cette conception offre plusieurs avantages : elle permet une grande finesse au niveau de la selle, ce qui est apprécié sur les roadsters. L’acier utilisé est facile à travailler et à réparer. Enfin, il possède une esthétique unique, souvent laissée apparente comme une œuvre d’art mécanique. Son inconvénient est qu’il peut être plus complexe à concevoir pour atteindre les niveaux de rigidité extrêmes des cadres périmétriques modernes, et il peut occuper plus d’espace autour du moteur.

Le choix entre les deux est donc une question de priorités : le périmétrique pour l’efficacité brute et la performance ultime ; le treillis pour un compromis entre rigidité, finesse, coût et esthétique. C’est le duel entre l’ingénieur pur et l’artiste-ingénieur.

Comment une fourche inversée vous aide à freiner plus fort et plus tard

L’architecture d’un châssis ne se limite pas au cadre seul. C’est une équipe où chaque membre doit être au niveau des autres. Le coéquipier le plus important du cadre périmétrique est sans aucun doute la fourche, et plus particulièrement la fourche inversée. Ce duo forme la colonne vertébrale de la partie-cycle d’une moto moderne. Comprendre leur synergie, c’est comprendre pourquoi vous pouvez freiner avec autant de confiance et de puissance.

Une fourche inversée, par opposition à une fourche conventionnelle, a ses tubes de plus gros diamètre (les fourreaux) maintenus en haut par les tés de fourche, tandis que les tubes plus fins (les tubes plongeurs) sont en bas, solidaires de l’axe de roue. Cette configuration la rend beaucoup plus rigide et résistante à la flexion, notamment lors des freinages violents. Toute la force exercée par les étriers de frein sur les disques remonte directement dans la fourche. Si celle-ci se tord, la moto perd en précision et en stabilité. La rigidité supérieure de la fourche inversée est donc le premier pilier de la performance au freinage.

Cependant, cette rigidité serait inutile si le cadre derrière n’était pas capable d’encaisser les efforts colossaux transmis par la fourche. C’est là que la synergie avec le cadre périmétrique prend tout son sens. La fourche rigide transmet les contraintes à la colonne de direction, qui les diffuse à son tour dans les deux poutres massives du cadre. Cette architecture encaisse les forces sans se déformer, maintenant la géométrie de la moto stable même sur les freinages les plus appuyés. C’est ce système complet qui vous permet de freiner non seulement plus fort, mais aussi plus tard, en toute confiance.

Apprenez à « lire » votre châssis pour ne faire qu’un avec votre moto

Comprendre l’architecture d’un cadre périmétrique est une chose. Apprendre à la ressentir, à la « lire » en pilotant, en est une autre. C’est ce qui sépare le simple utilisateur du pilote qui fait corps avec sa machine. Votre châssis vous parle en permanence ; il vous transmet des centaines d’informations sur l’état de la route, l’adhérence des pneus, les transferts de masse. Le défi est d’apprendre à décoder ce langage non-verbal.

Chaque sensation est une information. Une légère vibration dans le guidon en courbe, une sensation de flou à l’accélération, ou au contraire une rigidité qui rend la moto incisive sur les changements d’angle… tout cela vient de l’interaction entre les pneus, les suspensions et le cadre. Un cadre périmétrique bien conçu agit comme un diapason : il filtre les « bruits » inutiles pour ne vous transmettre que les informations pertinentes, la « musique » du pilotage. Lorsque vous entrez en courbe et que vous sentez la moto se caler sur sa trajectoire avec une confiance absolue, c’est la rigidité latérale de votre cadre qui travaille.

Lorsque vous passez sur une bosse en plein angle et que la moto l’absorbe sans se désunir, c’est la flexibilité contrôlée du châssis qui entre en jeu. Apprendre à lire ces signaux vous permet d’anticiper les réactions de la moto, de savoir jusqu’où vous pouvez pousser l’adhérence, de sentir le pneu avant qui commence à fatiguer ou l’arrière qui cherche la motricité. C’est une conversation subtile. Plus vous y serez attentif, plus votre pilotage deviendra instinctif, fluide et sûr. Votre moto n’est plus un assemblage de pièces, mais une extension de votre volonté.

Pour aller plus loin, l’étape suivante est d’analyser le comportement de votre propre moto à la lumière de ces principes, pour commencer à dialoguer véritablement avec votre machine.
